Вопрос-Ответ

Уважаемые клиенты,

Часто у многих возникают справедливые вопросы, по специфике применения, функциям и техническим возможностям дверных доводчиков.

Ввиду слабой Российской нормативной базы в данной области, при выборе дверного доводчика часто можно столкнуться с недостоверной или заведомо ложной информацией.

Чтобы помочь избежать ошибки при выборе, ниже приведены ответы на часто задаваемые вопросы со ссылкой на существующие стандарты и свидетельства независимых организаций.

Какой доводчик можно монтировать на противопожарную дверь?

В настоящий момент в России отсутствует технический регламент, и нет четких требований к доводчикам для данных целей.

Исходя из практики, пожарная инспекция при проверке здания может потребовать наличие Европейского сертификата, который подтверждает возможность применения доводчика на противопожарной двери.

Доводчики Dorma серии TS9*, TS 7*, TS 8*, TS 68 соответствуют европейским стандартам CERTIFIRE и имеют маркировку CE, что является подтверждением возможности применения на противопожарных дверях.

Согласно требованиям обоих стандартов усилие доводчика должно быть не менее EN3.

При применении доводчика на противопожарных дверях не имеет значения, по какой монтажной схеме доводчик будет смонтирован. Цель установки дверного доводчика на противопожарную дверь- обеспечить закрывание двери в случае пожара, иначе дверь не будет являться противопожарной преградой (СНиП 2.01.02-85, п. 3.17). При этом не имеет значения как запирание произойдет, даже если от воздействия температуры корпус оплавился и вытекло масло- важен сам факт, что доводчик закроет дверь, а это обеспечивается пружиной внутри доводчика (не менее EN 3, согл. станд-ту EN 1154) и качеством, которое подтверждено маркировкой CE или сертификатом CERTIFIRE.

На сколько циклов рассчитан доводчик?

Согласно европейскому стандарту EN 1154, доводчик должен выдерживать не менее 500 000 циклов. Дверная техника компании DORMA производится с 1908 года с неизменной верностью традициям качества, инноваций и функциональности. На практике ресурс доводчиков DORMA может превышать требования EN 1154 в два раза.

Какой доводчик следует использовать при температуре ниже -30 ˚С?

Многие производители регламентируют, что их доводчик является морозоустойчивым, т.к. в нем используется специальное масло, или потому что так написано в брошюре, не подкрепляя эти данные никакими фактами.

В действительности на сегодняшний день не существует стандарта, по которому можно было бы сертифицировать доводчик на работу при низких температурах.

Европейский стандарт EN 1154 требует, чтобы доводчик полноценно функционировал при температуре до -15 ˚С: время закрывания от угла двери 90˚ до 0˚ должно быть не более 25 сек., доводчик не должен быть поврежден (течь масла, заклинивание...).

Применения так называемого «морозоустойчивого» масла не более чем миф.

Использование качественного гидравлического масла с широким температурным диапазоном работы не является ноу-хау производителя, все известные ответственные производители применяют масло высокого качества, но это не является гарантией работы доводчика при низкой температуре.

Поскольку для многих регионов России работа доводчика при температуре ниже -15 ˚С является необходимостью, ООО Дорма Рус провело независимые испытания в ЗАО Ростест согласно методики EN 1154 для температур от -15 ˚С до -35 ˚С.

Также для работы сложных климатических условиях и агрессивной внешней среде DORMA разработала специальную модель доводчика TS 83 AC (anti corrosive/антикоррозионный), данная модель доводчика была испытана в главном центре контроля качества DORMA в г. Эннепеталь. Испытания проводились согласно методики EN 1154 при температуре -30 ˚С, также в программу испытания был включен тест работу в условиях перегрузки: при температуре -30 ˚С дверь принудительно резко открывали и закрывали 20 раз. Доводчик полностью выдержал все испытания.

Такой высокий результат становиться достижим только благодаря высокому качеству всех составляющих и материалов дверного доводчика: сальника, клапанов, прокладок.

Доводчик TS 83 AC имеет новую конструкцию сальника и внутренних механизмов, именно это позволяет ему выдерживать высокие нагрузки при низких температурах.

Надежность и качество доводчика TS 83 AC подтверждаются официальным письмом Dorma GmbH и гарантией производителя два года, допускающей применение на внешних дверях при температуре -30 ˚С.

В чем особенность дверей, через которые могут ходить люди с ограниченными возможностями?

Весной 2009 года, президент РФ, Дмитрий Медведев, подписал Федеральный закон "О ратификации Европейской социальной хартии (пересмотренной) от 3 мая 1996 года". Документ был принят Государственной Думой 20 мая и одобрен Советом Федерации 27 мая. При этом двадцатая статья хартии является обязательной к исполнению с момента принятия (на равные возможности и равное обращение в сфере занятости и профессиональной деятельности без дискриминации по признаку пола).

Также согласно требованиям п. 6.18 СП 35-101-2001

«Должны применяться механизмы, ручки, краны и другие устройства управления или регулирования, позволяющие действовать одной рукой без применения излишних усилий, а также крутых поворотов или изгибов руки в запястье. Следует применять дверные устройства, рассчитанные на максимальное усилие при открывании вручную не более 2,5 кгс.»

Из вышеуказанных документов следует, что на всех дверях через которые будут проходить люди с ограниченными возможностями необходимо применять устройства автоматического запирания (доводчики, операторы) с усилием открывания не более 25 Н*м. Фактически это означает что необходимо применять дверную автоматику, как наиболее удобное устройство для открывания двери инвалидом.

Также по информации от архитекторов, имеющих опыт разработки проекта с учетом данных требований, можно применять доводчик легкого открывания с функцией задержки закрывание не менее 10 секунд (чтобы инвалид на коляске смог без труда проехать через дверь), данным требованиям полностью соответствует доводчик DORMA TS93.

После подписания хартии соблюдение вышеупомянутых требований всегда проверяется при сдаче госкомиссии любого объекта.

Что делать если двери в коридоре интенсивно используются и фурнитура быстро выходит из строя?

Согласно п. 4.24СНиП 2.01.02-85, коридоры на каждом этаже следует разделять противопожарными перегородками 2-го типа не реже чем через 60 м.

В зданиях, оборудованных установками пожаротушения и сигнализацией, в которых противопожарные двери в указанных перегородках по условиям эксплуатации должны находиться в открытом положении, следует предусматривать автоматические устройства для закрывания этих дверей при пожаре.

Как Вы видите согласно существующим требованиям, длинные коридоры необходимо разделять противопожарной перегородкой. Но что делать, если эти коридоры интенсивно используются, и людям неудобно постоянно открывать дверь?

- Лучшим решением будет применение дверного доводчика с функцией фиксации открытого положения.

Например, DORMA TS 93 EMF, эта система хороша тем, что очень проста в монтаже и подключении, а также исключительно удобна и долговечна. Для монтажа необходимо лишь завернуть несколько винтов и подключить тонкий провод 24В к пожарной сигнализации. Этот доводчик сделан по технологии Cam action на базе скользящего канала, легко открывается и является антивандальным.

"Кузнечик" или "Ползун"? Почему кулачковый доводчик стоит больше, что он дает.

Абсолютное большинство доводчиков, на сегодняшний день производится по технологии шестерня-рейка. Эту технологию можно считать классической, поскольку с момента ее создания инженером по фамилии Блаунт прошло уже более 100 лет.

Но время не стоит на месте, и компания DORMA являющаяся лидером инновационных разработок в области дверной техники, создала в середине 80-х дверной доводчик поверхностного монтажа принципиально новой конструкции.

В основе его лежит сердцевидный кулачек переменного радиуса. При открывании двери на 30˚ усилие необходимое для открывания падает более чем в два раза, Вам становится в два раза легче открывать! Данная технология была разработана специально для применения со скользящим каналом, поскольку применение скользящего канала с классической технологией «шестерня-рейка» уменьшает усилие доводчика в два раза (максимальное составляет EN3), это наглядно показано на графике ниже.

Многие производители поспешили оснастить доводчики с механизмом «шестерня-рейка» скользящим каналом. Зависимость момента создаваемого доводчиком на двери от угла открывания в этом случае выглядит согласно графику ниже: чем больше открываешь дверь, тем тяжелее отрывать, а усилие закрывания падает в два раза (максимальное усилие таких доводчиков составляет EN3).

В настоящий момент технология Cam action для доводчиков верхнего расположения запатентована компанией DORMA.

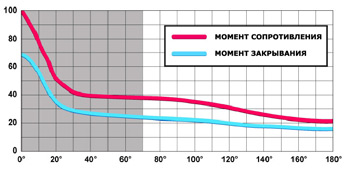

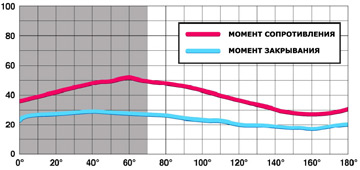

Зависимость момента создаваемого на двери от угла открывания

Доводчик кулачкового типа по технологии Cam Action, со скользящим каналом.	Доводчик по технологии шестерня-рейка на базе скользящего канала

Кроме удобства, применение скользящего канала делает доводчик вандалоустойчивым (нет выступающего рычага, который легко согнуть). И что не менее важно - доводчик перестает быть уродливым «кузнечиком» на двери и гармонично вписывается в любой интерьер.

Как ограничить доступ через эвакуационные двери не только снаружи, но и изнутри помещения?

Согласно вступившему в силу ГОСТ Р 52750-2007, все эвакуационные двери должны оснащаться устройствами экстренного открывания дверей с горизонтальной штангой.

К сожалению, все мы часто видим, что установленную антипанику запирают велосипедными цепями, навесными замками и.т.п. Это происходит из-за вполне справедливого желания охраны не дать вынести ценности из помещения.

Всякий смысл применения антипаники при этом теряется, и в случае пожара такое решение приведет к человеческим жертвам.

Оптимальным решением в данной ситуации может стать применение электромагнита интегрированного в систему пожарной сигнализации: в нормальном режиме работы дверь открывается только при деактивации магнита (с помощью считывателя, магнитного ключа...), а в случае пожарной тревоги магнит обесточивается и можно покинуть помещение, просто нажав на штангу антипаники.

Можно ли красить дверной доводчик?

Большинство дверных доводчиков нельзя красить в камерах порошковой окраски, т.к. технологический процесс предполагает просушку при температуре более 150˚С, что приводит к закипанию и вытеканию масла из доводчика. Конечно, доводчик можно окрасить спреем либо с помощью компрессора, но это будет не качественно, либо достаточно дорого.

Наиболее удобны для быстрой окраски доводчики со съемным кожухом: например TS92, кожух и скользящий канал легко красятся в порошковой камере, а торцевые заглушки можно покрасить спреем (т.к. деталь маленькая, качество практически не пострадает).

Можно ли отремонтировать доводчик?

Отдельные части дверного доводчика можно заменить.

В случае, если доводчик имеет внутренние дефекты, доводчик следует заменить целиком, поскольку сборка и запрессовка происходит на заводе и любое вторжение во внутреннюю конструкцию доводчика автоматически влечет потерю гарантии.

Какой доводчик поставить на двери с высокой проходимостью в обоих направлениях?

Наибольшую проходимость можно обеспечить применением маятниковых дверей с напольными доводчиками (примером может служить метро и большинство торговых центров).

При этом Важно учесть, что если проходимость будет интенсивной в обоих направлениях, есть шанс что человек будет принудительно проталкивать дверь через нулевое положение (если дверь не успела закрыться). Это приводит избыточному давлению масла внутри доводчика.

В доводчиках DORMA предусмотрен дополнительный клапан, стравливающий лишнее масло в следующую камеру доводчика. В данном случае клапан поможет избежать поломки доводчика, но если принудительное закрытие повторяется сотни раз в день, клапан может выйти из строя.

Для того чтобы доводчики гарантированно работали даже в условиях высокой проходимости, мы рекомендуем разделить потоки людей на вход и на выход. Также следует отрегулировать скорость таким образом, чтобы дверь закрывалась достаточно быстро, и не возникало избыточного давления.
