Дверной доводчик DC120

ASSA ABLOY DC120

• Шестеренно-реечный дверной доводчик со стандартным тяговым устройством
• Регулируемая сила закрывания категории EN 2/3 (4)
• Для распашных дверей шириной до 950 мм (1100 мм)

Характеристики DC120

• Не имеет сторонности, применим для дверей правого и левого открывания.
• Подходит для установки на противопожарные двери
• Отдельная регулировка скорости, тормоза открывания (ВС) и конечной скорости закрывания
• Термодинамические клапаны для обеспечения стабильной работы
• Регулируемое усилие закрывания двери
• Угол открывания до 180° (105°)
• Стандартные цвета: серебристый EV1; белый RAL9016; коричневый RAL8014; черный RAL9005

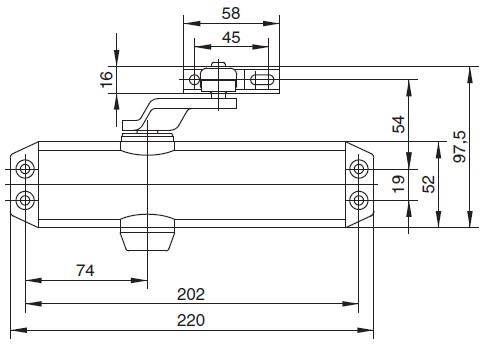

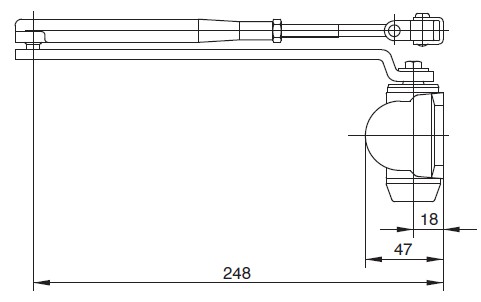

Габаритные размеры

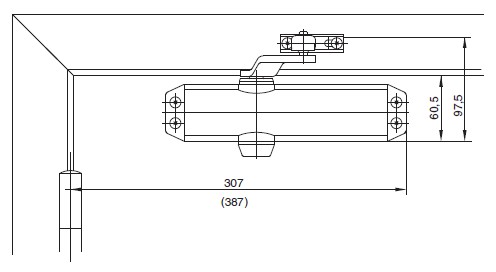

Возможные схемы монтажа

На схеме показан монтаж с внешней стороны двери

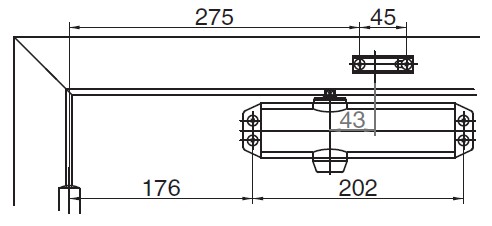

Установочные размеры EN2

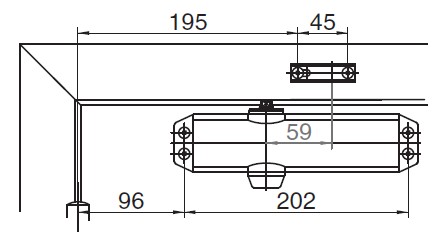

Установочные размеры EN3

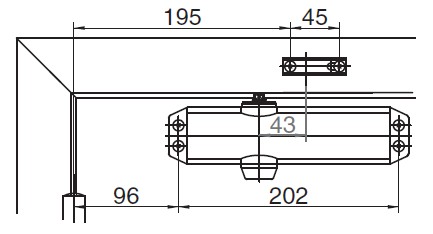

Установочные размеры EN4

Выбор усилия доводчика в зависимости от ширины и массы двери.

В случае, если высота двери превышает 2500 мм необходимо выбирать доводчики для дверей с усилием на единицу выше. При условиях сильного ветра и/или давления воздуха на дверь, должны выбираться большие по усилию дверные доводчики. В случае, если масса двери превышает указанную массу тестовой двери, необходимо проверить по диаграмме результаты расчетов.

Пример выбора доводчика. Дана дверь шириной 900 мм, высотой 2600 мм и массой 200 кг. По таблице выбираем усилие EN3, т.к. дверь имеет нестандартную высоту усилие должно быть увеличено до EN4. Масса двери также превышает стандартную – по диаграмме определяем, что точка, соответствующая ширине 900мм и массе 200 кг находится выше линии соответствующей EN4. В результате должен быть выбран доводчик с усилием EN5.
