Дверной доводчик DC200

ASSA ABLOY DC200

• Шестеренно-реечный дверной доводчик со стандартным тяговым устройством L190
• Сертифицирован в соответствии c EN 1154 (EN 2-4)
• Подходит для установки на противопожарные двери
• Для одностворчатых дверей шириной до 1100 мм

Характеристики DC200

• Совместим с монтажной пластиной скрытой установки, подходит для противопожарных дверей.
• Не имеет сторонности, применим для дверей правого и левого открывания
• Рычажная тяга регулируется по высоте до 14 мм
• Регулировочные клапана находятся в легкодоступных местах
• Термодинамические клапаны для обеспечения стабильной работы
• Регулируемое усилие закрывания двери
• Угол открывания до 180°
• Широкий спектр применения
• Стандартные цвета: серебристый EV1; белый RAL9016; коричневый RAL8014; черный RAL9005
• Возможна покраска по запросу клиента

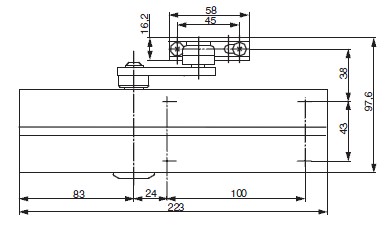

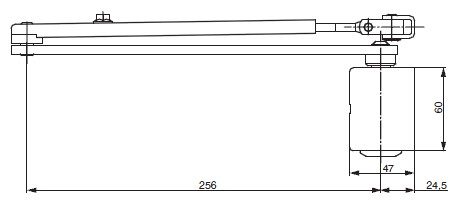

Габаритные размеры

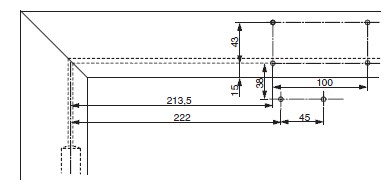

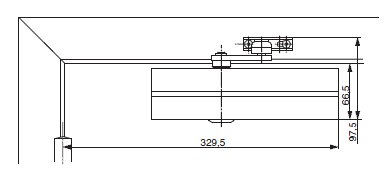

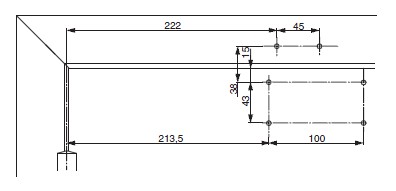

Пример монтажа

Выбор усилия доводчика в зависимости от ширины и массы двери.

В случае, если высота двери превышает 2500 мм необходимо выбирать доводчики для дверей с усилием на единицу выше. При условиях сильного ветра и/или давления воздуха на дверь, должны выбираться большие по усилию дверные доводчики. В случае, если масса двери превышает указанную массу тестовой двери, необходимо проверить по диаграмме результаты расчетов.

Пример выбора доводчика. Дана дверь шириной 900 мм, высотой 2600 мм и массой 200 кг. По таблице выбираем усилие EN3, т.к. дверь имеет нестандартную высоту усилие должно быть увеличено до EN4. Масса двери также превышает стандартную – по диаграмме определяем, что точка, соответствующая ширине 900мм и массе 200 кг находится выше линии соответствующей EN4. В результате должен быть выбран доводчик с усилием EN5.
