Door closers DC347
ASSA ABLOY DC347
- Rack and pinion door closer with extra strong link arm L197
- Certified in compliance with EN 1154, size 5-7
- Suitable for fire and smoke protection doors
- For single action doors up to 1600 mm wide
Characteristics DC347
- For single action doors up to 1600 mm wide
- Can be used with integrated concealed mounting plate, suitable for fire and smoke protection doors
- Can be used for Left and Right hand doors
- Link arm height-adjustable up to 14 mm
- Adjustable door speed, latching speed and backcheck from front facing regulator valves
- Thermodynamic valves for consistent performance
- Variable adjustable closing force
- Opening angle up to 180°
- For heavy door applications
- Standard colours: Silver, white similar to RAL9016, brown similar to RAL8014, black similar to RAL9005
- Customized finishes available on request

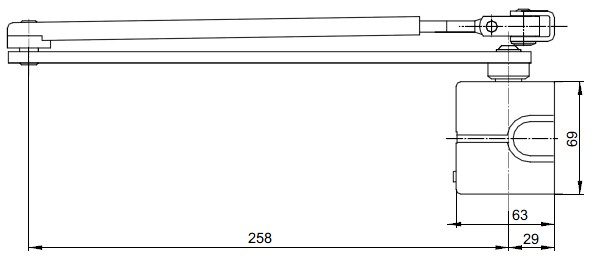

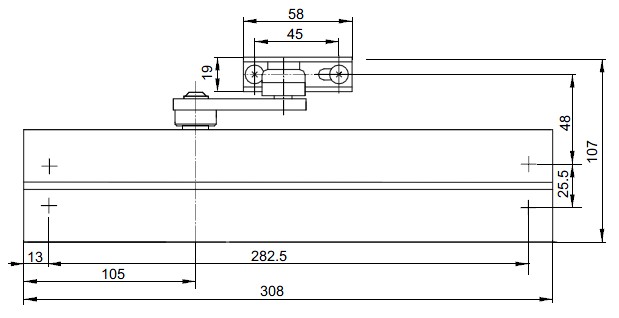

Габаритные размеры
Пример монтажа

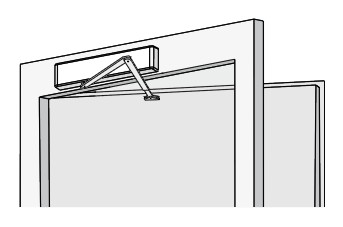

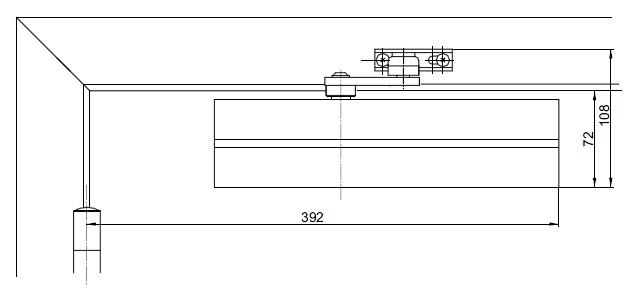

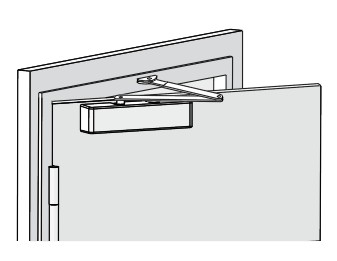

Regular door mounting. Left hand door shown in diagram. Right hand door is the reverse

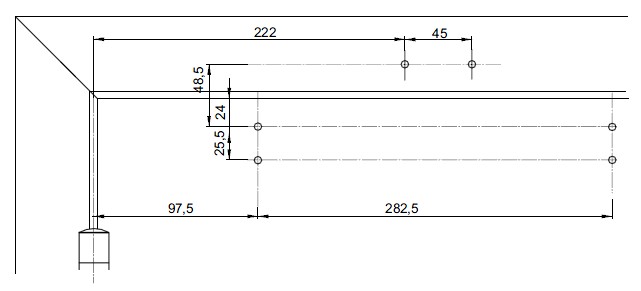

Installation dimension for direct fitting. Left hand door shown in diagram. Right hand door is the reverse

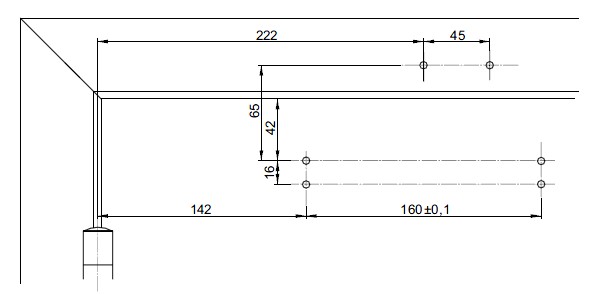

Fitting dimensions with mounting plate. In compliance with EN 1154, Supplement 1, or for doors where direct fitting is not possible. Left hand door shown in diagram. Right hand door is the reverse

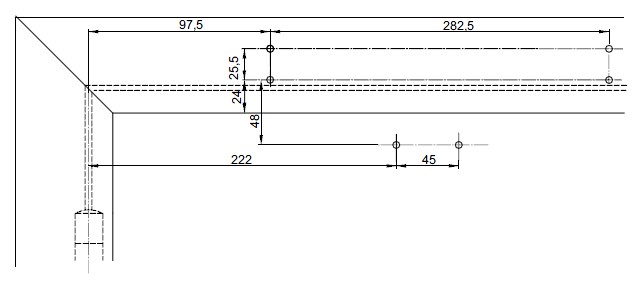

Frame mounting. Closer on non-hinge side of door frame. Right hand door shown in diagram. Left hand door is the reverse

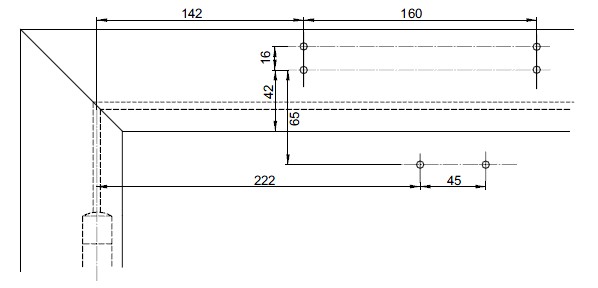

Fitting dimensions with mounting plate for frame mounting. Closer on non-hinge side of door frame. For doors where direct fitting is not possible. Right hand door shown in diagram. Left hand door is the reverse
Выбор усилия доводчика в зависимости от ширины и массы двери.
В случае, если высота двери превышает 2500 мм необходимо выбирать доводчики для дверей с усилием на единицу выше. При условиях сильного ветра и/или давления воздуха на дверь, должны выбираться большие по усилию дверные доводчики. В случае, если масса двери превышает указанную массу тестовой двери, необходимо проверить по диаграмме результаты расчетов.
Пример выбора доводчика. Дана дверь шириной 900 мм, высотой 2600 мм и массой 200 кг. По таблице выбираем усилие EN3, т.к. дверь имеет нестандартную высоту усилие должно быть увеличено до EN4. Масса двери также превышает стандартную – по диаграмме определяем, что точка, соответствующая ширине 900мм и массе 200 кг находится выше линии соответствующей EN4. В результате должен быть выбран доводчик с усилием EN5.
