Дверной доводчик DC500
ASSA ABLOY DC500
- Дверной доводчик с технологией CAM Motion и регулируемой по высоте скользящей тягой G195 или стандартной скользящей тягой G193
- Соответствует требованиям закона DDA / CEN PR 15894 (DDA - Акт о Дискриминации Инвалидов)
- Сертифицирован в соответствии c EN 1154, (EN 1-4)
- Подходит для установки на противопожарные двери
- Для одностворчатых дверей шириной до 1250 мм
- Может устанавливаться с наружной или внутренней стороны двери, как на полотно так и на коробку.
Характеристики DC500
- Поставляется с интегрированной скрытой монтажной пластиной, подходит для противопожарных дверей.
- Не имеет сторонности, применим для дверей правого и левого открывания
- Скользящая тяга регулируется по высоте до 14 мм
- Регулировочные клапана находятся в легкодоступных местах
- Термодинамические клапаны для обеспечения стабильной работы
- Регулируемое усилие закрывания двери
- Угол открывания до 170°
- Широкий спектр применения
- Стандартные цвета: серебристый EV1; белый RAL9016; коричневый RAL8014; черный RAL9005
- Возможна покраска по запросу клиента

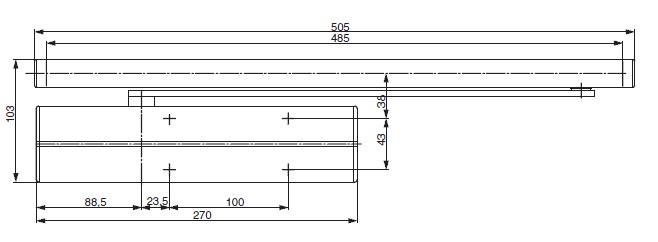

Габаритные размеры

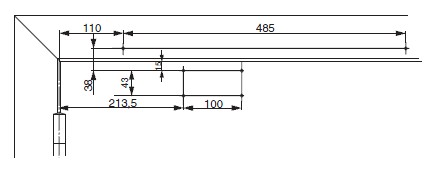

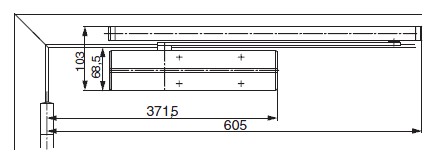

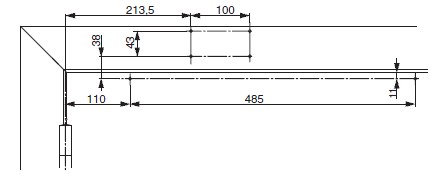

Пример монтажа
Характеристики скользящей тяги G195
- Регулируемая по высоте на 2 мм для облегчения установки
- Скрытые установочные винты
- Установочные размеры см. на чертеже
Характеристики скользящей тяги G193
- Без защитной накладки
- Видимые установочные винты
- Установочные размеры см. на чертеже (размеры в скобках)
Выбор усилия доводчика в зависимости от ширины и массы двери.
В случае, если высота двери превышает 2500 мм необходимо выбирать доводчики для дверей с усилием на единицу выше. При условиях сильного ветра и/или давления воздуха на дверь, должны выбираться большие по усилию дверные доводчики. В случае, если масса двери превышает указанную массу тестовой двери, необходимо проверить по диаграмме результаты расчетов.
Пример выбора доводчика. Дана дверь шириной 900 мм, высотой 2600 мм и массой 200 кг. По таблице выбираем усилие EN3, т.к. дверь имеет нестандартную высоту усилие должно быть увеличено до EN4. Масса двери также превышает стандартную – по диаграмме определяем, что точка, соответствующая ширине 900мм и массе 200 кг находится выше линии соответствующей EN4. В результате должен быть выбран доводчик с усилием EN5.
