Доводчик дверной DORMA TS-93 EN2-5 BC+DC (тело)

Система DORMA TS-93 - это впечатляющий диапазон дверных доводчиков со скользящим каналом в дизайне SOFTLINE, которые привлекательны не только внешней эстетикой, но и исключительной легкостью функционирования. Компоненты DORMA TS 93 представляют собой модульную систему, удовлетворяющую практически любым функциональным требованиям.

Дверной доводчик DORMA TS93 предназначен для плавного закрывания наружных и внутренних дверей одностороннего действия. По конструкции двери могут быть деревянные, из металлического профиля или профиля ПВХ, металлические листовые.

Для предотвращения избыточно резкого открывания, вызванного, например, порывом ветра, служит функция торможения открывания, начиная с угла примерно в 70о. Это предохраняет от повреждений как саму дверь, так и стену за ней.

B - установка доводчика со стороны петель на дверь, с противоположной стороны на коробку. G - установка доводчика со стороны петель на коробку, с противоположной стороны на дверь

Доводчик DORMA TS-93 подходит для  дверей:

• пластиковых, деревянных, металлических
• внутри помещений и наружных
• с шириной полотна до 1600 мм.
• левого, правого открывания
• противопожарных

Характеристики

• морозоустойчивый
• регулируемое усилие закрывания EN 2-5
• регулируемая двумя независимыми клапанами скорость закрывания с дохлопом в диапазонах 180° - 15° и 15° - 0°
• масса двери от 40 кг до 150 кг
• масса доводчика 3,7 кг
• размеры Дл x Гл x В - 275 мм x 53 мм x 60 мм
• результаты температурных испытаний до - 25 °С

Цветовые решения:

• серый
• коричневый
• белый

Доводчик фиксирует дверь в открытом положении.

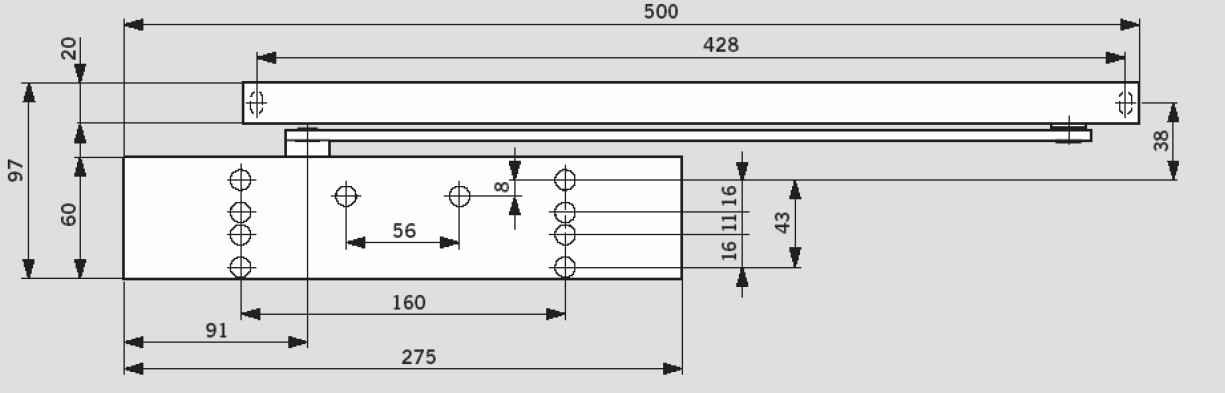

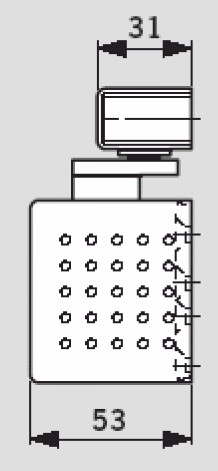

Габаритные размеры

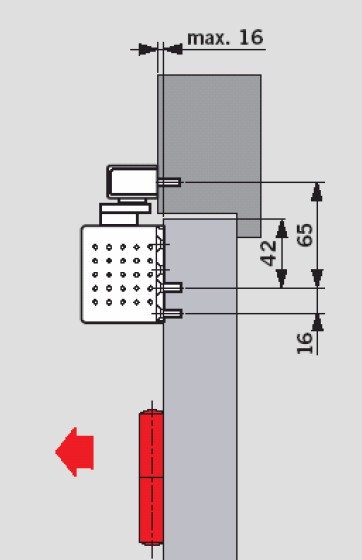

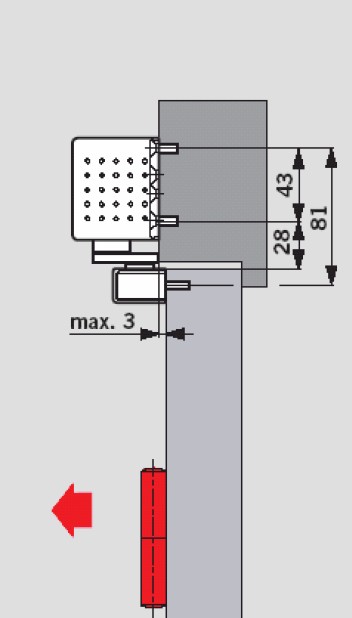

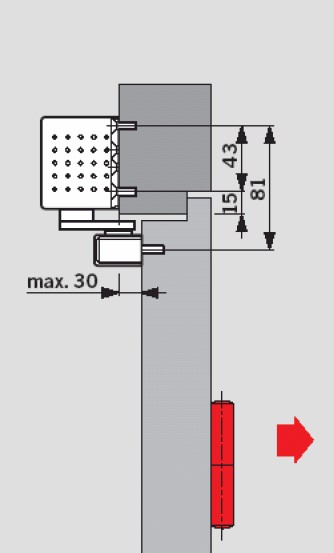

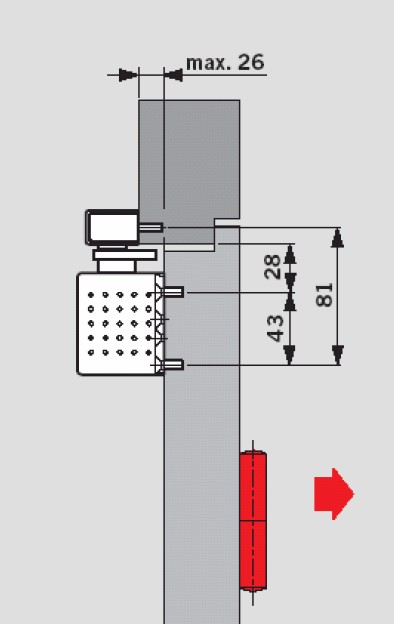

Возможные схемы монтажа

Доводчик DORMA TS93 предназначен для установки на правые и левые двери. Установка исполнения B может производиться либо на полотно двери со стороны петель (см. рис. 4), либо на коробку двери со стороны противоположной петлям (см. рис. 5).

Рис. 4.

Рис. 5.

Доводчик исполнения G может быть установлен на коробку двери со стороны петель (см. рис. 6), либо на полотно двери со стороны противоположной петлям (см. рис. 7).

Рис. 6.

Рис. 7.

Направление открывания двери при этом не имеет значения.

В комплект поставки всех вариантов входит:

• доводчик
• монтажная пластина
• комплект крышек доводчика
• крепеж для установки на деревянные и металлические двери
• монтажная схема
• инструкция по эксплуатации

Выбор усилия

Внимание! В случае установки на двери высотой свыше 2500 мм или двери с петлями с повышенным трением, необходимо использовать доводчик с усилием на ступень выше.
