Доводчик дверной DORMA TS-68
Доводчик TS-68 - это экономичная разработка фирмы DORMA. Он может применятся на любых типах дверей. Монтируется без монтажной пластины быстро и просто. Настройка усилия закрывания на размеры двери производится с помощью рычага и изменения монтажных размеров.
Доводчик DORMA TS-68 подходит для:
- пластиковых, деревянных, металлических
- внутри помещений
- с шириной полотна от 900 мм до 1100 мм
- левого, правого открывания
- противопожарных
Характеристики
- морозоустойчивый
- регулируемое усилие закрывания EN 2/3/4
- регулируемая двумя независимыми клапанами скорость закрывания с дохлопом в диапазонах 180° - 15°, 15° - 0°
- масса двери от 60 кг до 110 кг
- масса доводчика 1,45 кг
- размеры Дл x Гл x В - 220 мм x 55 мм x 53 мм
- результаты температурных испытаний до - 25 °С
Дополнительные преимущества:
- прекрасно крепится ко всем видам дверей и не требует для установки монтажной пластины
- быстрота и простота установки
Цветовые решения:
- серый
- белый
- коричневый
- золотой
Доводчик фиксирует дверь в открытом положении.

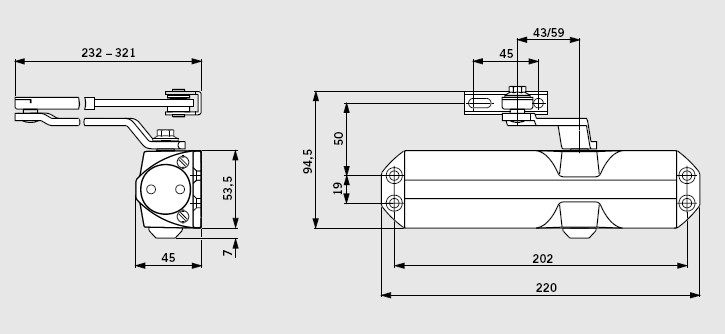

Габаритные размеры
Типы монтажа

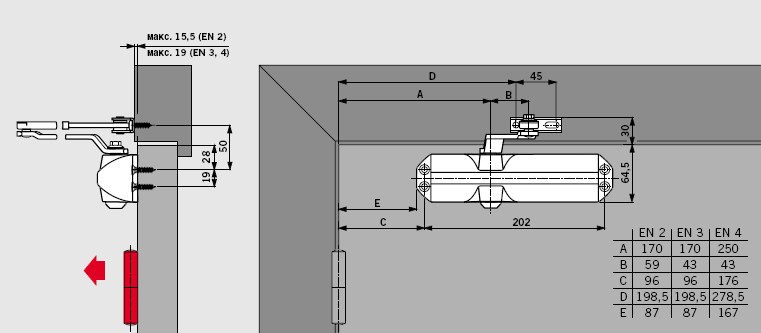

Монтаж на дверном полотне со стороны петель

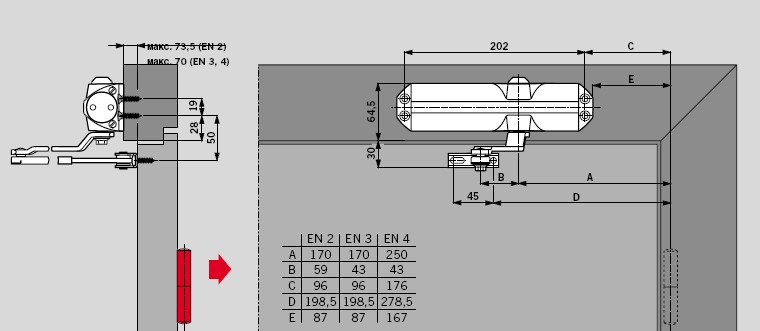

Монтаж на дверной коробке со стороны, противоположной петлям

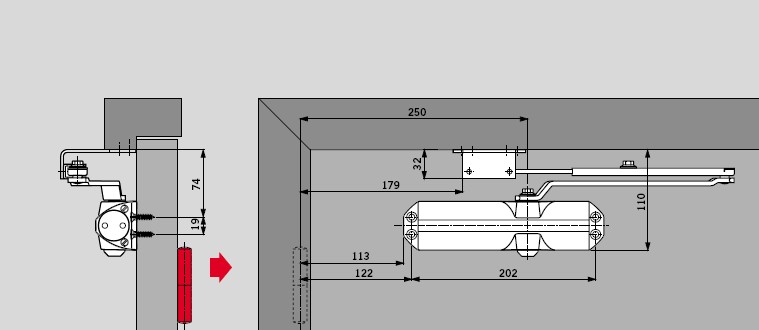

Параллельный монтаж с помощью монтажного уголка на сторону противоположную петлям

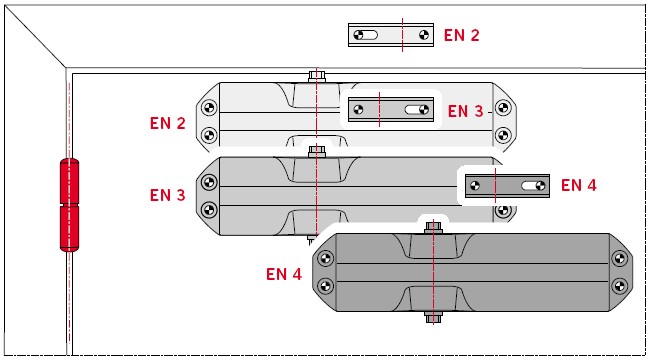

Регулировка усилия закрывания
| Ширина двери мм | Регулировка на велечину усилия |
| от 850 | EN 2 |
| от 950 | EN 3 |
| 0т 1100 | EN 4 |
Регулировка усилия доводчика на имеющуюся ширину двери осуществляется у TS - 68 простым смещением корпуса и/или поворотом рычага.
Выбор усилия доводчика в зависимости от ширины и массы двери.
В случае, если высота двери превышает 2500 мм необходимо выбирать доводчики для дверей с усилием на единицу выше. При условиях сильного ветра и/или давления воздуха на дверь, должны выбираться большие по усилию дверные доводчики. В случае, если масса двери превышает указанную массу тестовой двери, необходимо проверить по диаграмме результаты расчетов.
Пример выбора доводчика. Дана дверь шириной 900 мм, высотой 2600 мм и массой 200 кг. По таблице выбираем усилие EN3, т.к. дверь имеет нестандартную высоту усилие должно быть увеличено до EN4. Масса двери также превышает стандартную – по диаграмме определяем, что точка, соответствующая ширине 900мм и массе 200 кг находится выше линии соответствующей EN4. В результате должен быть выбран доводчик с усилием EN5.
