Доводчик дверной DORMA TS Profil

Доводчик DORMA TS-profil подходит для дверей:

• металических
• наружных и внутри помещений
• с шириной полотна от 900мм до 1200мм
• дверей левого, правого открывания
• противопожарных

Характеристики

• морозоустойчивый
• регулируемое усилие закрывания EN 2/3/4/5
• регулируемая двумя независимыми клапанами скорость закрывания с дохлопом в диапазонах 180° - 15° и 15° - 0°
• масса двери от 45 кг до 150 кг
• масса доводчика 1,81 кг
• размеры Дл x Гл x В - 210 мм x 38,5 мм x 55 мм
• результаты температурных испытаний до - 30 °С

Дополнительные преимущества:

• фронтальный выступ 38,5 мм, удобен для различных типов дверей
• регулировки расположены с лицевой стороны
• безопасен для людей и препятствует повреждению двери: благодаря гидравлическому ветровому тормозу, при резком открывании дверь тормозится пропорционально скорости движения
• сделан по технологии шестерня-рейка
• прекрасно крепится ко всем видам дверей и не требует для установки монтажной пластины
• быстрота и простота установки

Цветовые решения:

• серый
• белый ( RAL 9016)
• черный ( RAL 9005)

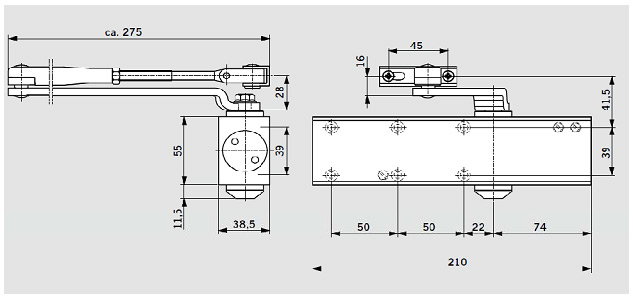

Габаритные размеры

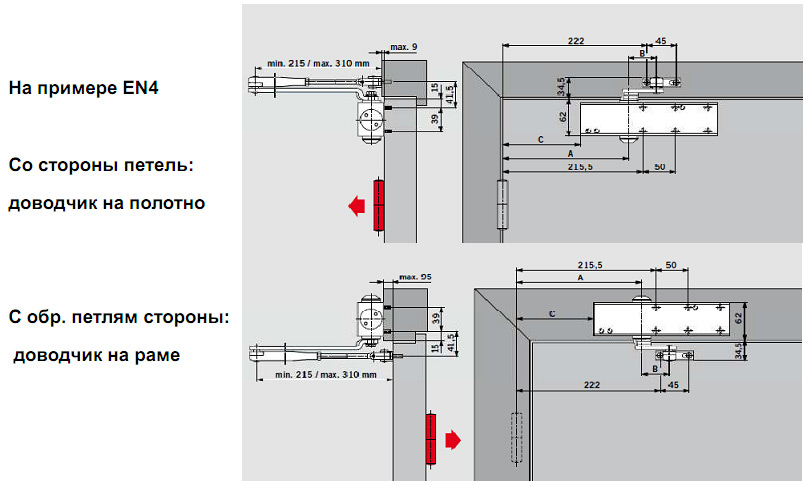

Типы монтажа

Выбор усилия доводчика в зависимости от ширины и массы двери.

В случае, если высота двери превышает 2500 мм необходимо выбирать доводчики для дверей с усилием на единицу выше. При условиях сильного ветра и/или давления воздуха на дверь, должны выбираться большие по усилию дверные доводчики. В случае, если масса двери превышает указанную массу тестовой двери, необходимо проверить по диаграмме результаты расчетов.

Пример выбора доводчика. Дана дверь шириной 900 мм, высотой 2600 мм и массой 200 кг. По таблице выбираем усилие EN3, т.к. дверь имеет нестандартную высоту усилие должно быть увеличено до EN4. Масса двери также превышает стандартную – по диаграмме определяем, что точка, соответствующая ширине 900мм и массе 200 кг находится выше линии соответствующей EN4. В результате должен быть выбран доводчик с усилием EN5.
