Напольный доводчик DORMA BTS-60 EN3

Основной напольный доводчик для маятниковых дверей со стандартной нагрузкой

Моделью BTS 60 DORMA представляет Вашему вниманию доводчик с основным набором функций для маятниковых дверей с малой и средней интенсивностью использования. Доводчик предназначен для стандартных маятниковых дверей шириной до 1 000 мм и весом до 80 кг.

Настройка скорости закрытия осуществляется посредством двух регулирующих клапанов. Компактная и плоская конструкция обеспечивает идеальное соответствие условиям установки с ограниченной глубиной паза в полу.

Доводчик DORMA BTS-60 подходит для  дверей:

• пластиковых, деревянных, металлических, цельностеклянных
• внутри помещений
• с шириной полотна до 1000 мм
• левого, правого открывания
• противопожарных

Характеристики

• регулируемое усилие закрывания EN 3
• регулируемая двумя независимыми клапанами скорость закрывания с дохлопом в диапазонах 130° - 15° и 15° - 0°
• масса двери до 80 кг
• масса доводчика 4,4 кг
• размеры Дл x Гл x В - 274 мм x 97 мм x 40 мм

Дополнительные преимущества:

• экономное решение для дверей с малой нагрузкой
• удобство монтажа благодаря плоской конструкции
• стандартная поставка с комплектующими
• удобное решение для одностворчатых дверей
• минимальная глубина паза в полу

Варианты отделки:

• нержавеющая сталь

Доводчик фиксирует дверь в открытом положении.

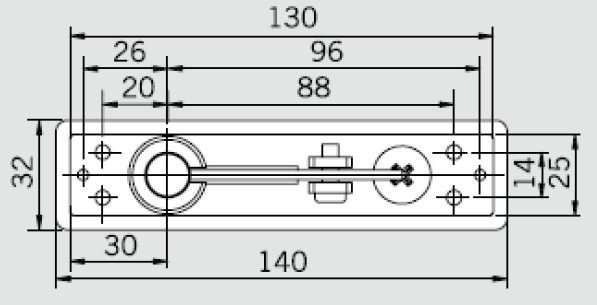

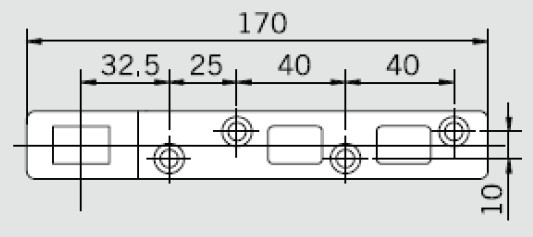

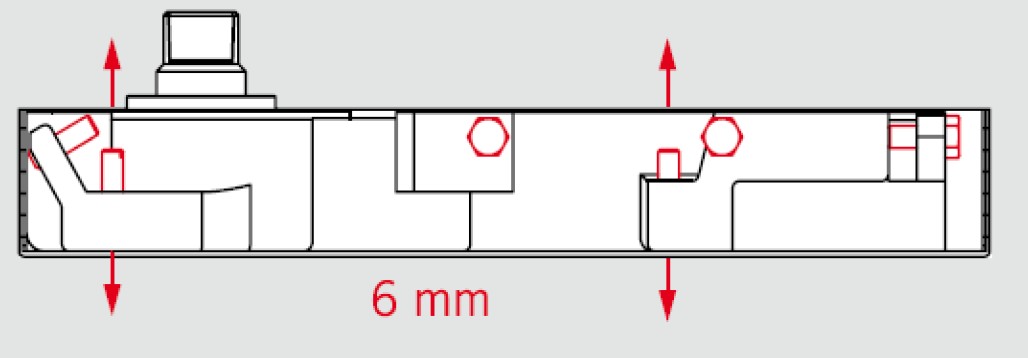

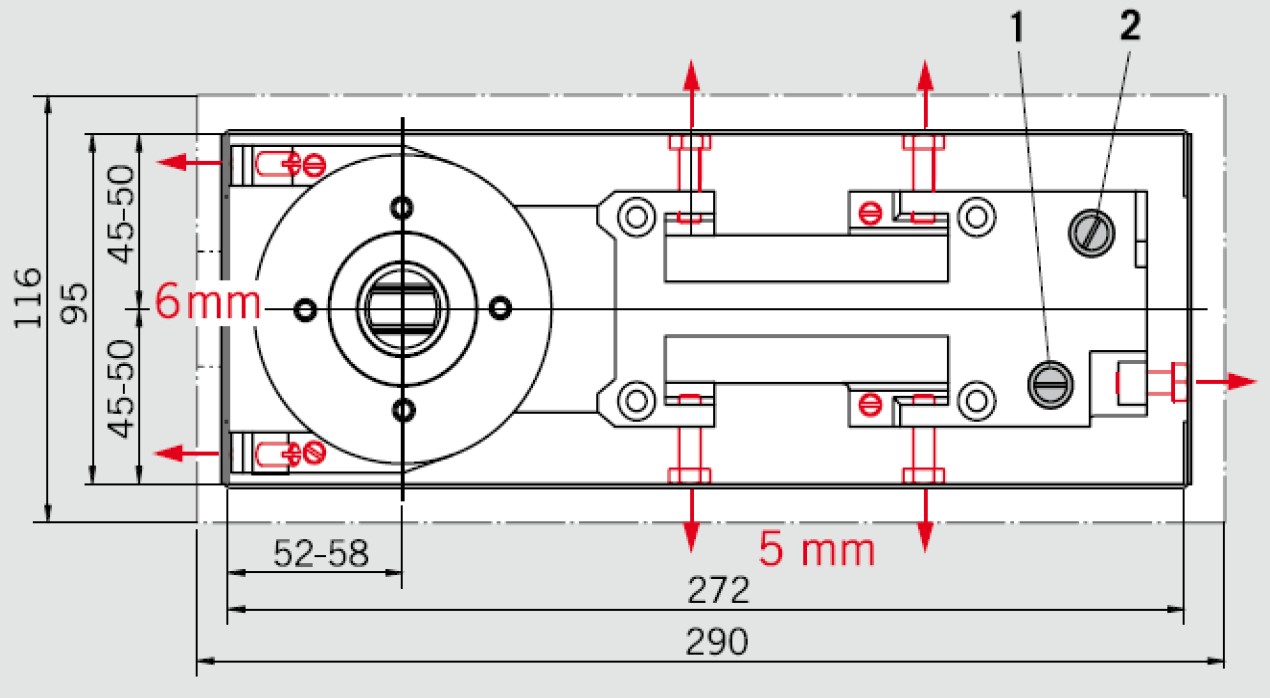

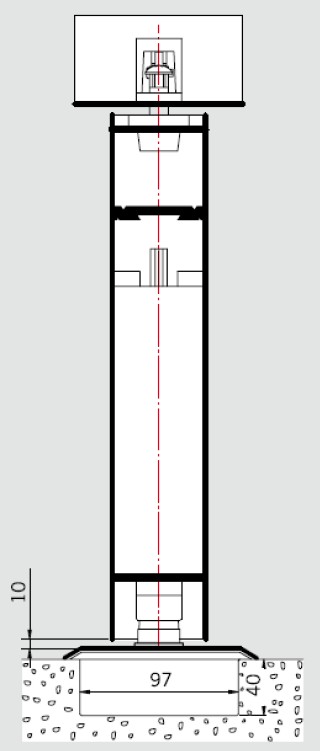

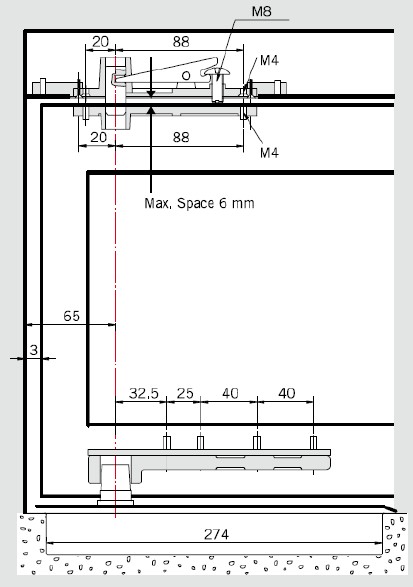

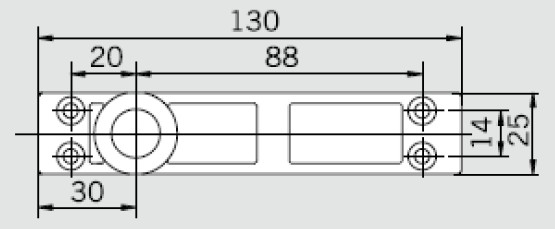

Габаритные размеры

Выбор усилия доводчика в зависимости от ширины и массы двери.

В случае, если высота двери превышает 2500 мм необходимо выбирать доводчики для дверей с усилием на единицу выше. При условиях сильного ветра и/или давления воздуха на дверь, должны выбираться большие по усилию дверные доводчики. В случае, если масса двери превышает указанную массу тестовой двери, необходимо проверить по диаграмме результаты расчетов.

Пример выбора доводчика. Дана дверь шириной 900 мм, высотой 2600 мм и массой 200 кг. По таблице выбираем усилие EN3, т.к. дверь имеет нестандартную высоту усилие должно быть увеличено до EN4. Масса двери также превышает стандартную – по диаграмме определяем, что точка, соответствующая ширине 900мм и массе 200 кг находится выше линии соответствующей EN4. В результате должен быть выбран доводчик с усилием EN5.
