Доводчик дверной DORMA ITS-96 EN3-6

Доводчики с кулачковым валом семейства DORMA ITS-96, в отличие от других моделей, устанавливаются внурь дверного полотна и дверной коробки. Они были специально разработаны для того чтобы требования заказчика и разработчика дверей к их внешнему виду не нарушались применением механизмов закрывания. Таким образом, оставаясь невидимыми, доводчики DORMA ITS-96, не меняют внешний вид дверии выполняют все функции по плавному ее закрыванию. Несмотря на компактность, в механизме DORMA ITS-96, как и во всех остальных доводчиках DORMA со скользящим стержнем, используются все преимущества кулачкового вала. Говоря образно, кулачковый вал, разработанный специалистами DORMA, не случайно имеет форму сердца он символизирует ту легкость в открывании и надежность в закрывании, которая достигается благодаря ему. Он не только гарантирует надежное закрывание, но и обеспечивает быстрое уменьшение момента сопротивления при открывании, делая дверь легкой для использования всеми, включая детей,стариков и инвалидов. Доводчики DORMA ITS-96 можно устанавливать как на одностворчатые, так и на двухстворчатые, на деревянные и на профильные двери. Для установки доводчиков ITS-96 EN 2-4 достаточно, чтобы толщина двери была не менее 45 мм. Для установки более сильного закрывателя ITS-96 EN 3-6, толщина двери должна быть не менее 50 мм.
Винт регулировки усилия пружины при помощи двух конических шестерен вынесен на верхнюю панель доводчика, что обеспечивает простоту наладки.

Доводчик DORMA ITS-96 EN 3-6 подходит для  дверей:

• пластиковых, деревянных, металлических
• внутри помещений
• с шириной полотна до 1400 мм
• левого, правого открывания
• противопожарных

Характеристики

• регулируемое усилие закрывания EN 3-6
• регулируемая двумя независимыми клапанами скорость закрывания с дохлопом в диапазонах 120° - 15° и 15° - 0°
• масса двери до 120 кг
• толщина двери не менее 50 мм
• масса доводчика 3,0 кг
• размеры Дл x Гл x В - 291 мм x 39,5 мм x 51 мм

Дополнительные преимущества:

• плавная регулировка усилия пружины, скорости закрывания, окончательного дохлопа
• упругий ограничитель максимального угла открывания

Цветовые решения:

• серый

Доводчик фиксирует дверь в открытом положении.

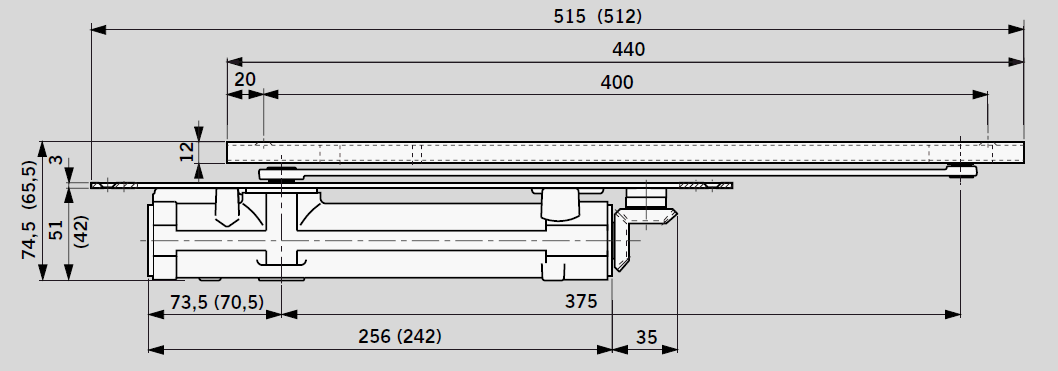

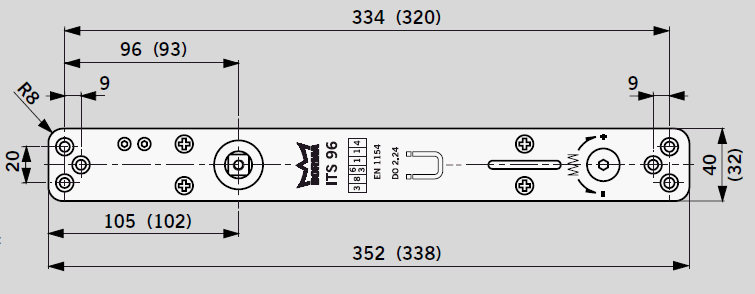

Габаритные размеры

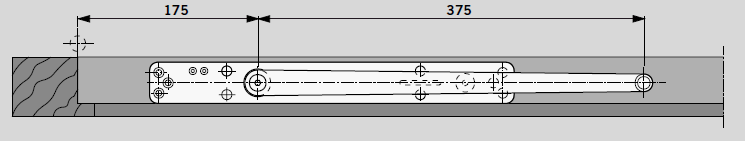

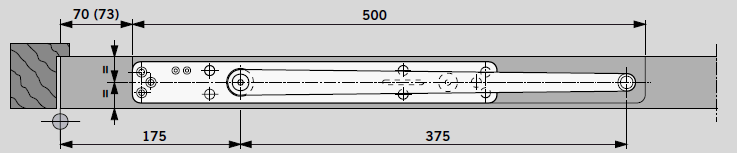

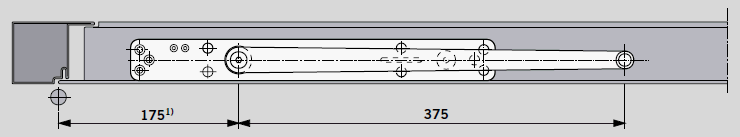

Варианты монтажа

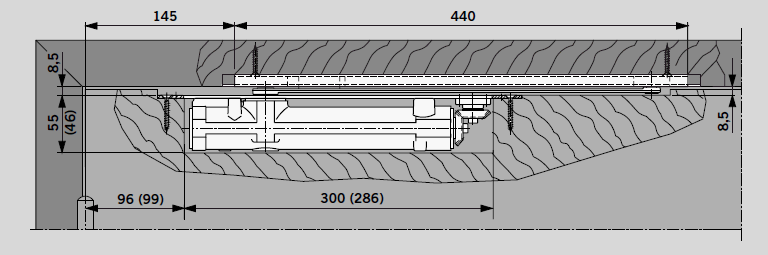

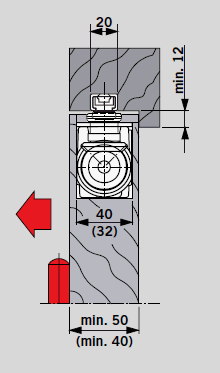

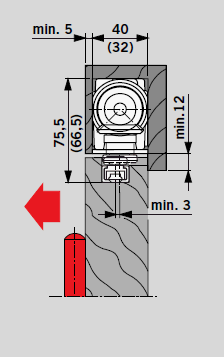

Установка в полотно деревянной двери

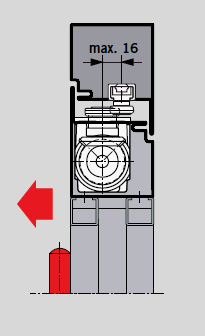

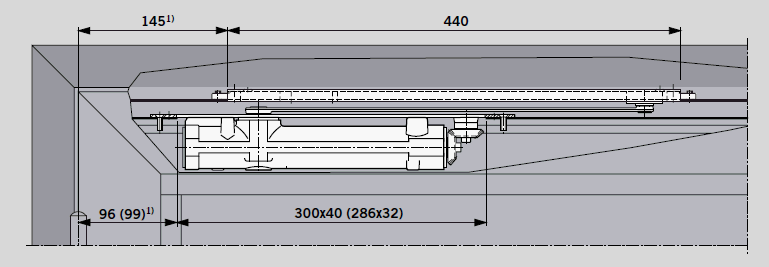

Установка на дверь в алюминиевой дверной коробке

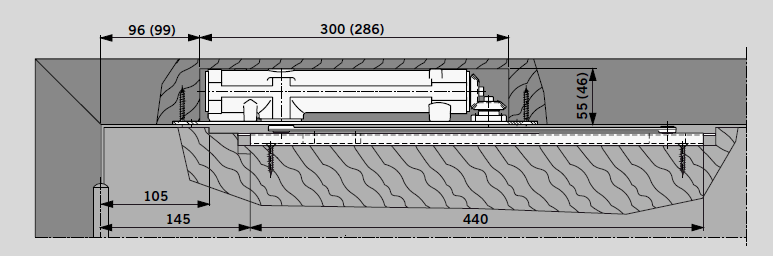

Установка в косяк

Выбор усилия доводчика в зависимости от ширины и массы двери.

В случае, если высота двери превышает 2500 мм необходимо выбирать доводчики для дверей с усилием на единицу выше. При условиях сильного ветра и/или давления воздуха на дверь, должны выбираться большие по усилию дверные доводчики. В случае, если масса двери превышает указанную массу тестовой двери, необходимо проверить по диаграмме результаты расчетов.

Пример выбора доводчика. Дана дверь шириной 900 мм, высотой 2600 мм и массой 200 кг. По таблице выбираем усилие EN3, т.к. дверь имеет нестандартную высоту усилие должно быть увеличено до EN4. Масса двери также превышает стандартную – по диаграмме определяем, что точка, соответствующая ширине 900мм и массе 200 кг находится выше линии соответствующей EN4. В результате должен быть выбран доводчик с усилием EN5.
