Дверной доводчик GEZE Boxer EN2-4

Встроенный дверной доводчик GEZE Boxer для дверей с упором и толщиной дверного полотна 40 мм и более, по стандарту EN 1154 A, сила закрывания 2-4, со скользящей шиной, с регулируемыми во встроенном состоянии силой закрывания и скоростью закрывания, демпфированием открывания и дохлопом

Доводчик полностью встроен в дверное полотно,

Скользящая шина заметна только при открытой двери.

Может применяться при массе дверного полотна 130 кг / ширине двери 1100 мм для дверей с левым и правым упором

Цвет: серебристый

Свойства продукта

• сила закрывания: 2-4 по стандарту EN 1154 А1
• доводчик полностью встроен в дверное полотно
• скользящая шина заметна только при открывании двери
• сила закрывания, скорость закрывания, гидравлическая система дожима и гидравлическое устройство амортизации открывания могут регулироваться во встроенном состоянии
• цвет: серебристый

Область применения

• для дверей с правым и левым упором
• доводчик полностью встроен в дверное полотносила закрывания: 2 - 4 макс. масса створки двери: ≈130 кг для створок шириной до 1100 мм для дверных полотен толщиной 40 мм и более

Доводчик GEZE Boxer EN 2-4 подходит для  дверей:

• пластиковых, деревянных, металлических, стеклянных
• внутри помещений и наружних
• с шириной полотна до 1000 мм
• левого, правого открывания
• противопожарных

Характеристики

• морозоустойчивый
• регулируемое усилие закрывания EN
• регулируемая двумя независимыми клапанами скорость закрывания с дохлопом в диапазонах 170° -  ° и  ° - 0°
• масса двери до 100 кг
• масса доводчика   кг
• размеры Дл x Гл x В - 298 мм x 105 мм x 50 мм
• с антикоррозийным покрытием
• результаты температурных испытаний от - 25 °С до + 40 °С

Варианты отделки:

• нержавеющая сталь
• латунь

Доводчик фиксирует дверь в открытом положении

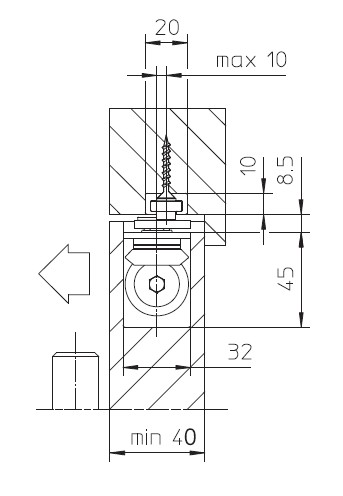

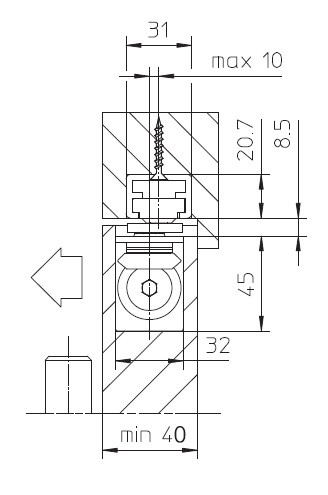

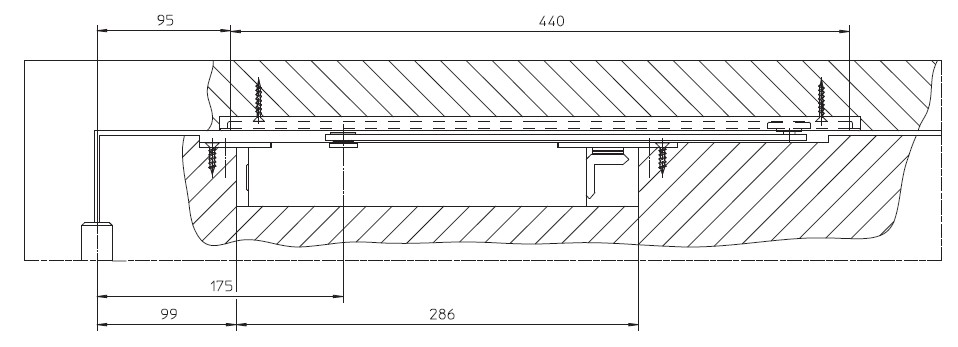

Габаритные размеры

Выбор усилия доводчика в зависимости от ширины и массы двери.

В случае, если высота двери превышает 2500 мм необходимо выбирать доводчики для дверей с усилием на единицу выше. При условиях сильного ветра и/или давления воздуха на дверь, должны выбираться большие по усилию дверные доводчики. В случае, если масса двери превышает указанную массу тестовой двери, необходимо проверить по диаграмме результаты расчетов.

Пример выбора доводчика. Дана дверь шириной 900 мм, высотой 2600 мм и массой 200 кг. По таблице выбираем усилие EN3, т.к. дверь имеет нестандартную высоту усилие должно быть увеличено до EN4. Масса двери также превышает стандартную – по диаграмме определяем, что точка, соответствующая ширине 900мм и массе 200 кг находится выше линии соответствующей EN4. В результате должен быть выбран доводчик с усилием EN5.
